Sistemi passacavo per cavi intestati e non intestati

Gommini

SPP M
-
No items found.

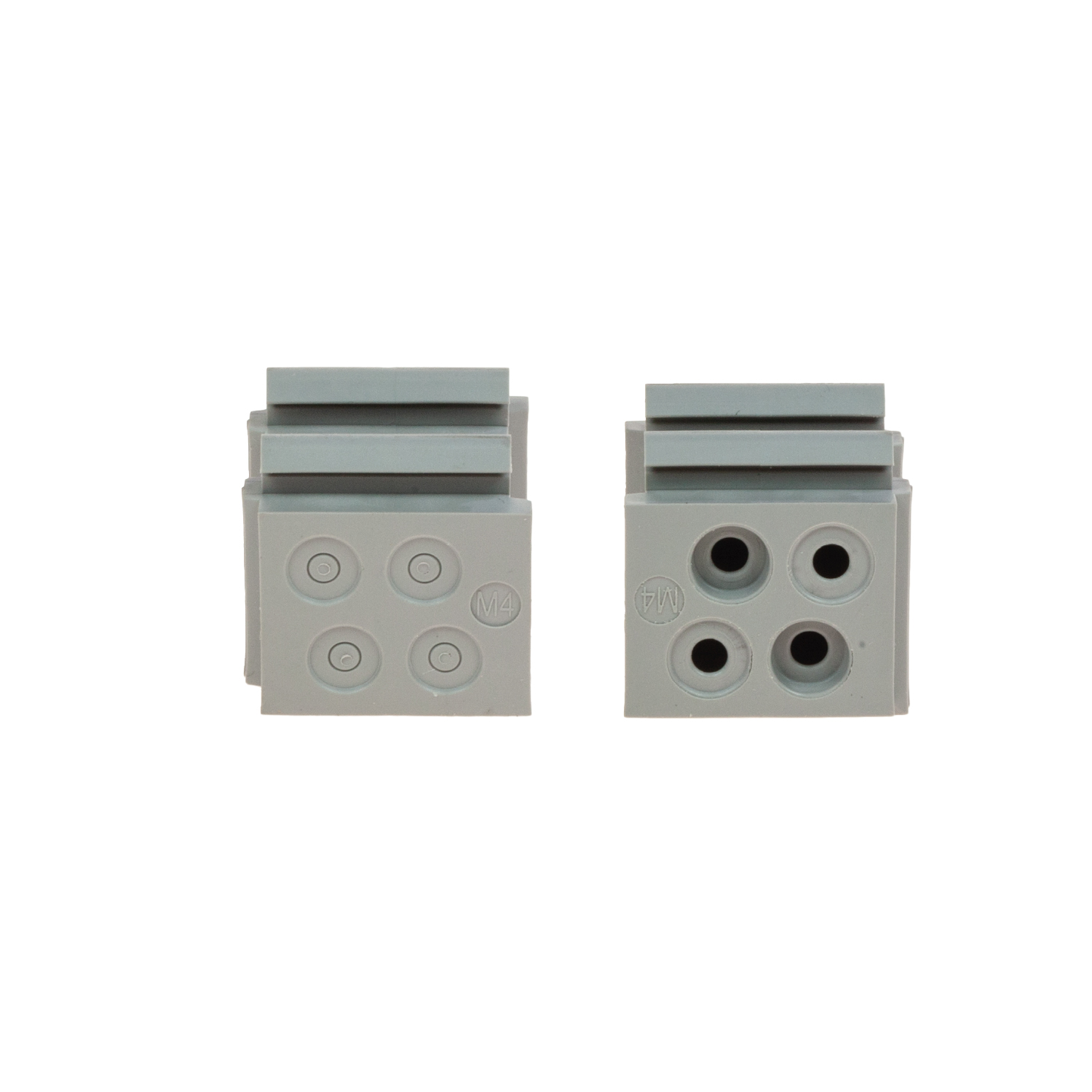

SPP M

Supporti passacavo piccoli a membrana

I supporti passacavo (gommini) a membrana fanno parte della serie SPP M e permettono di alloggiare all'interno dei telai divisibili della serie DES una serie di cavi non intestati di diametro max 6 mm.

Grazie alla doppia membrana brevettata offre un grado di protezione IP66.

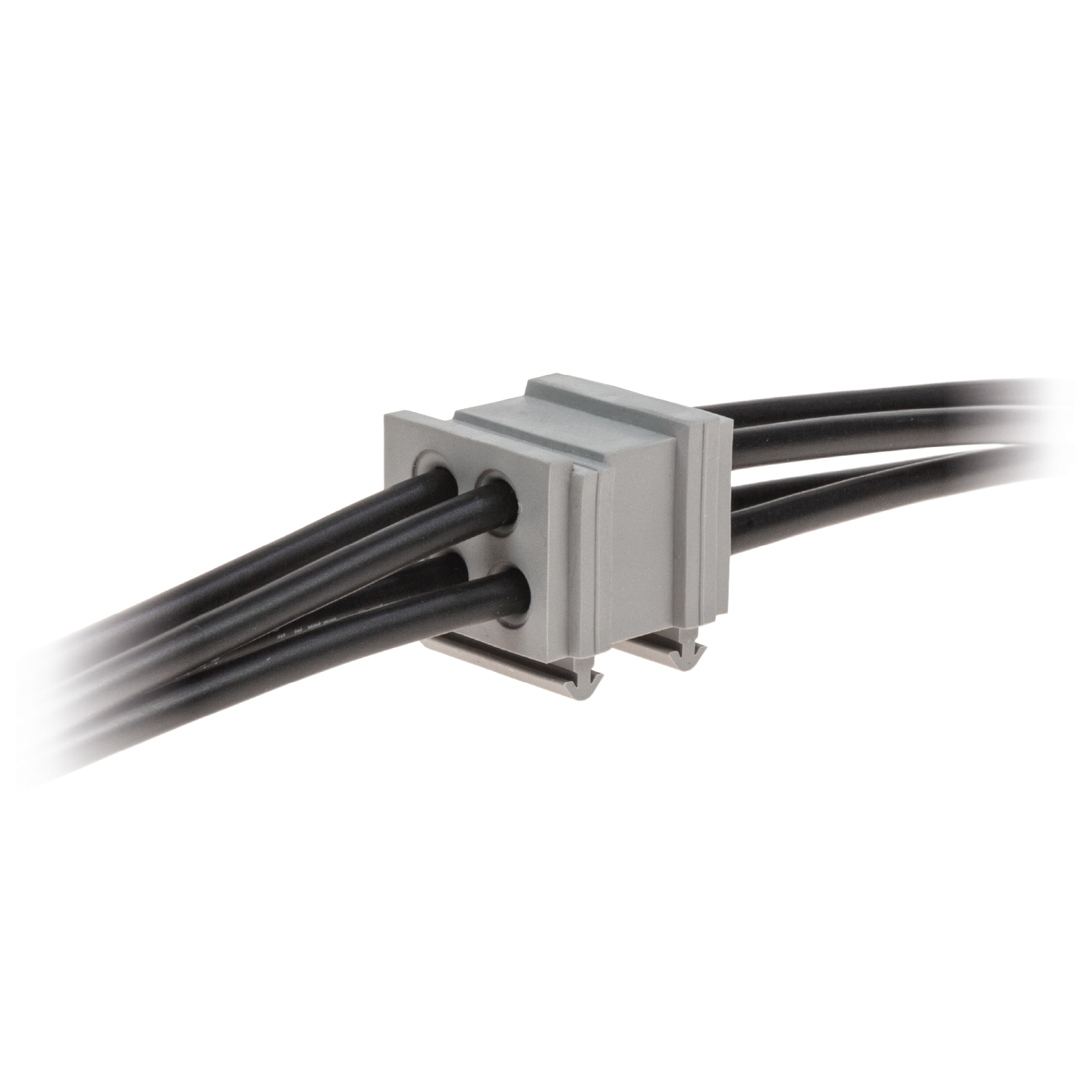

Dopo aver forato leggermente la membrana frontale, il cavo delle dimensioni richieste viene spinto attraverso la parete dove la seconda membrana permette una maggior tenuta meccanica e fluidica.

Marchio "UL Recognised Component"
Classificazione NEMA 4X*
EN 45545-2 lv. HL3
Lloyd's Register
Certificazione ECOLAB
Classe di infiammabilità UL 94 V-0
Normativa comunitaria RoHS
Resistenza agli agenti atmosferici
Modelli
Proprietà
Gommini compatibili
Configuratore
Download
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
SPP M4G 1731020504
SPP M4BG 1731020505
SPP M4B 1731020604
SPP M4BB 1731020605
SPP M4GA 1731320504
SPP M4BGA 1731320505
SPP M4BA 1731320604
SPP M4BBA 1731320605
  • Supporti passacavo per cavi non intestati
  • Per max 4 cavi diametro 6mm max.
  • Colori grigio e nero
  • UL94V0 per entrambi i colori
  • Materiale: TPE
  • Infiammabilità: autoestinguente sec. UL94-V0 (grigio o nero)
  • Temperatura: -40°C... +110°C (statica)
  • Proprietà: senza alogeni, senza siliconi
No items found.
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Istruzioni (.pdf)
Forature (.dxf)
Scheda tecnica (.pdf)
Richiedi CAD

SPP M

Per garantire la tenuta fluidica ed antistrappo di tutti i telai divisibili (listelli passacavo) nonché dei pressacavi divisibili vengono utilizzati dei supporti passacavo detti anche gommini passacavo.

Il sistema brevettato da Detas permette l’installazione del supporto passacavo (gommino passacavo) con una doppia modalità: a scatto o a scorrimento. In entrambi i casi viene sfruttata la doppia guida alla base del gommino che fornisce stabilità e forza di tenuta al supporto passacavo (gommino) anche con il cavo o i cavi montati all'interno dello stesso.

Il materiale elastomerico utilizzato per la produzione garantisce l’ideale elasticità. Sono disponibili con colore grigio e nero, in entrambi i casi autoestinguenti secondo la UL94 V0.
