Sistemi passacavo per cavi intestati e non intestati

Gommini

SPP K
-
-
-
-
No items found.

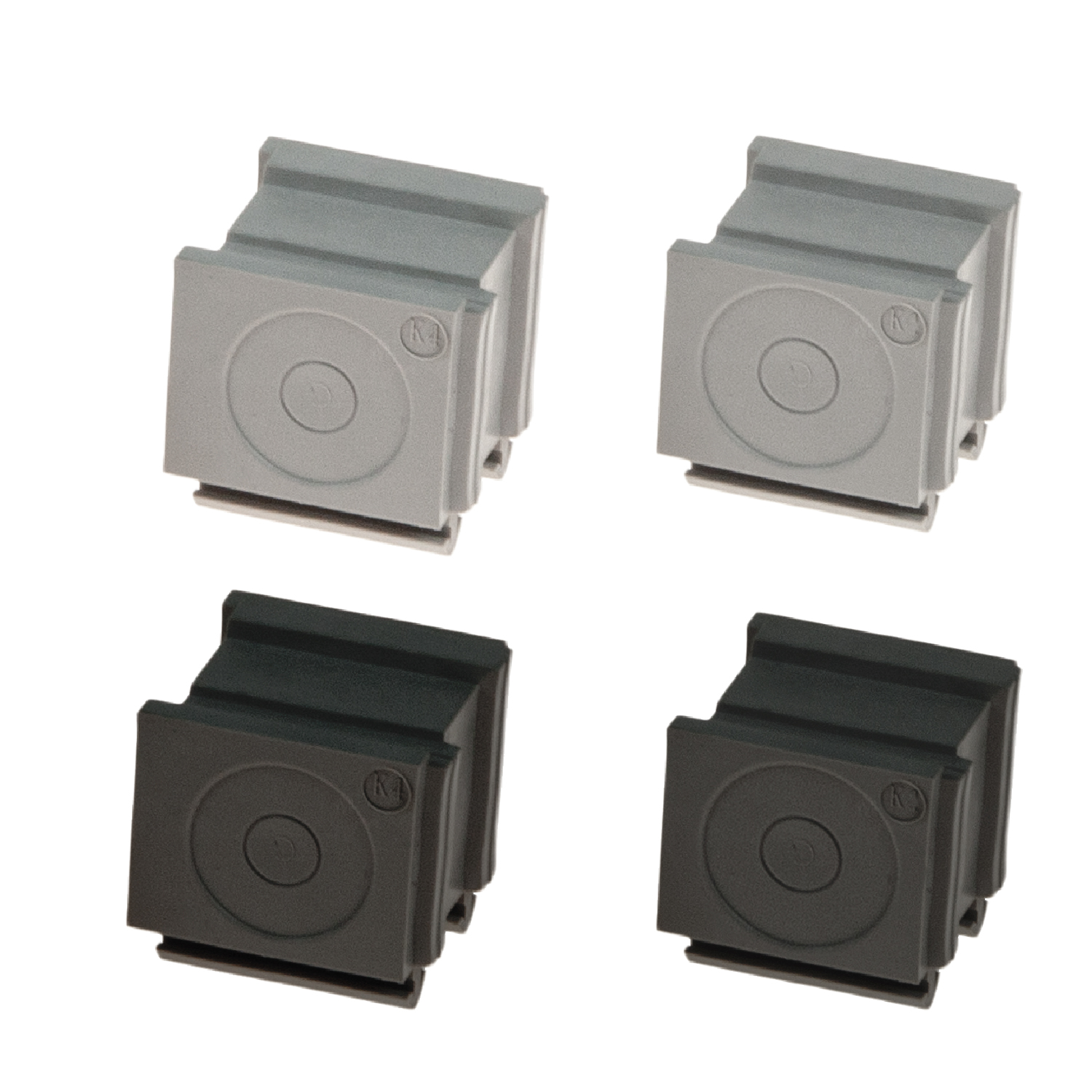

SPP K

Supporti passacavo piccoli ciechi a range esteso

I supporti passacavo (gommini) ciechi a range esteso per cavi singoli fanno parte della serie SPP K e permettono di alloggiare all'interno dei telai divisibili della serie DES una serie di cavi non intestati da 2,5 a 16,5 mm (K1-K5).

Il modello SPP K0 può essere forato a piacimento ma non viene garantita la tenuta IP66.

Grazie alla doppia membrana dei gommini SPP K1-K5 si ottiene una elevata protezione fluidica e una notevole forza antistrappo.

Marchio "UL Recognised Component"
Classificazione NEMA 4X*
EN 45545-2 lv. HL3
Lloyd's Register
Certificazione ECOLAB
Classe di infiammabilità UL 94 V-0
Normativa comunitaria RoHS
Resistenza agli agenti atmosferici
Modelli
Proprietà
Gommini compatibili
Configuratore
Download
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
Modello Codice Apertura max. [mm] Apertura Ø [mm] Cavo Ø max. [mm] Dimensioni A Dimensioni B Dimensioni C Dimensioni H Dimensioni [mm] Dimensioni [mm] Apertura Dimensioni [mm] Apertura A1xA2 Dimensioni [mm] Passacavo Dimensioni [mm] Passacavo L1xL2 Dimensioni Ø P [mm] Filetto Nr. cavi - Ø cavi [mm] Ø foro Campo di serraggio [mm] Note
SPP K0G 1731021100
SPP K1G 1731021110
SPP K2G 1731021115
SPP K3G 1731021120
SPP K4G 1731021125
SPP K5G 1731021127
SPP K0B 1731023100
SPP K1B 1731023110
SPP K2B 1731023115
SPP K3B 1731023120
SPP K4B 1731023125
SPP K5B 1731023127
SPP K0GA 1731321100
SPP K1GA 1731321110
SPP K2GA 1731321115
SPP K3GA 1731321120
SPP K4GA 1731321125
SPP K5GA 1731321127
SPP K0BA 1731323100
SPP K1BA 1731323110
SPP K2BA 1731323115
SPP K3BA 1731323120
SPP K4BA 1731323125
SPP K5BA 1731323127
  • Supporti passacavo con doppia membrana per cavi non intestati con diametri da 2,5 a 16,5 mm (K1-K5)
  • Disponibile modello senza foro
  • Colori grigio e nero
  • UL94V0 per entrambi i colori
  • Materiale: TPE
  • Infiammabilità: autoestinguente sec. UL94-V0 (grigio o nero)
  • Temperatura: -40°C... +110°C (statica)
  • Proprietà: senza alogeni, senza siliconi
No items found.
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Scheda catalogo
Istruzioni (.pdf)
Forature (.dxf)
Scheda tecnica (.pdf)
Richiedi CAD

SPP K

Per garantire la tenuta fluidica ed antistrappo di tutti i telai divisibili (listelli passacavo) nonché dei pressacavi divisibili vengono utilizzati dei supporti passacavo detti anche gommini passacavo.

Il sistema brevettato da Detas permette l’installazione del supporto passacavo (gommino passacavo) con una doppia modalità: a scatto o a scorrimento. In entrambi i casi viene sfruttata la doppia guida alla base del gommino che fornisce stabilità e forza di tenuta al supporto passacavo (gommino) anche con il cavo o i cavi montati all'interno dello stesso.

Il materiale elastomerico utilizzato per la produzione garantisce l’ideale elasticità. Sono disponibili con colore grigio e nero, in entrambi i casi autoestinguenti secondo la UL94 V0.
